OneHo Smart Dock 7.2

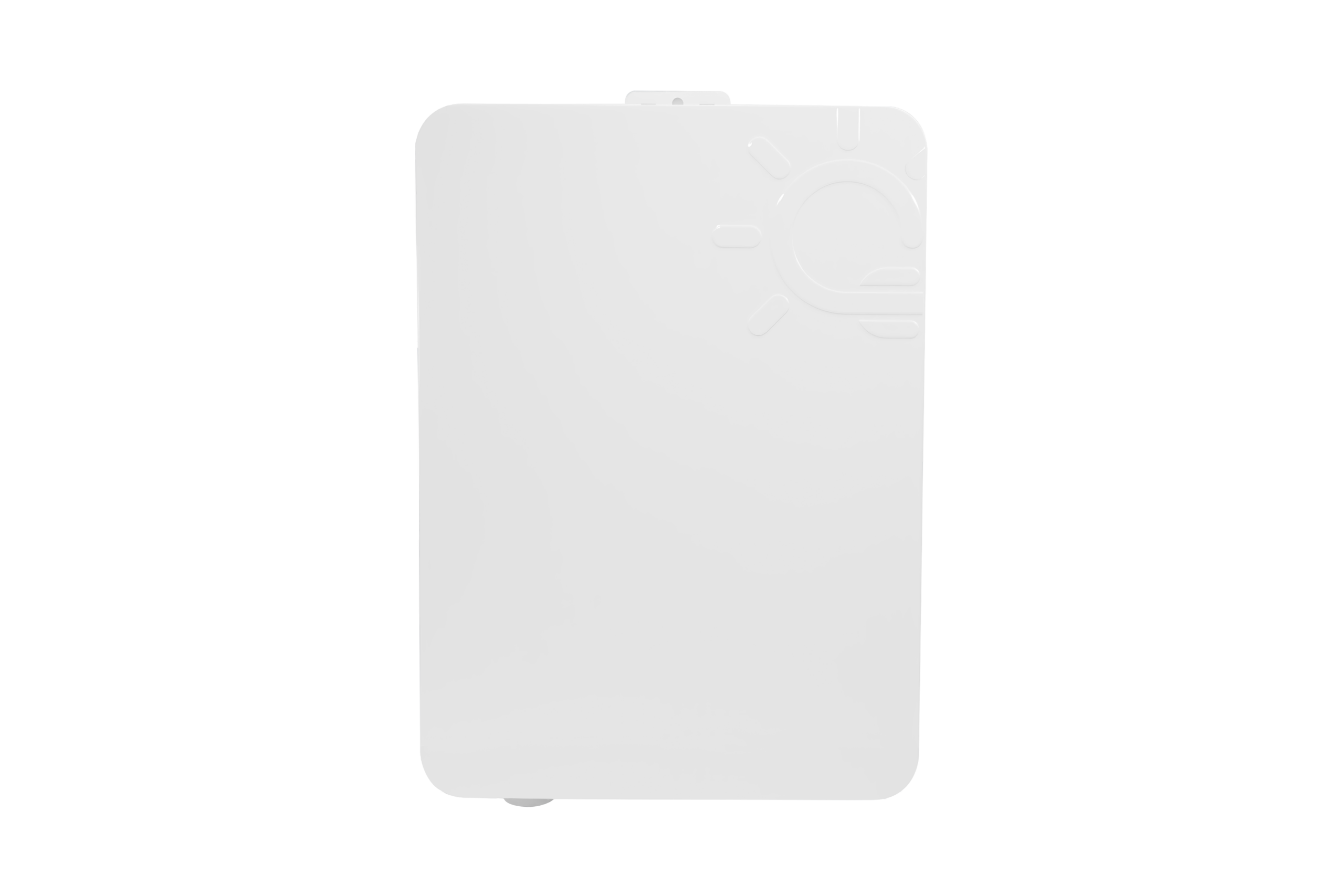

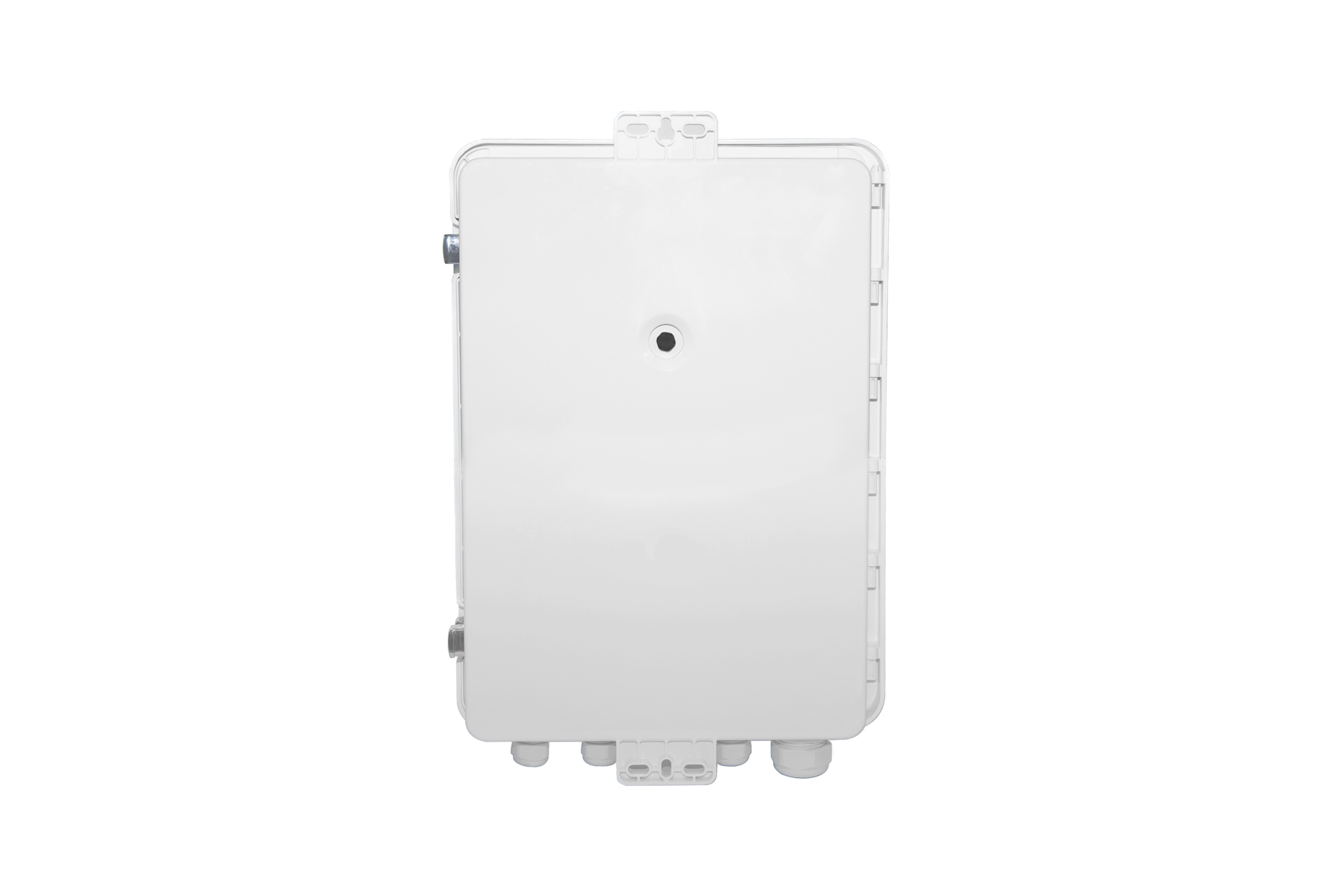

Smart Dock 7.2

Last- und Leistungssteuerung in einem Gerät – für die zuverlässige Verbindung von Mikro-Wechselrichtern, Batteriespeichern und Verbrauchern im netzgekoppelten PV-System.

Beratung anfragen Technische Daten

7200 W: Solare Eingangsleistung bis
IP65: Gehäuseschutz
2: Maximale Anzahl PV-Stränge

Auf einen Blick

Sicher verbunden. Intelligent gesteuert.

Vormontierte Systemkomponenten, integrierte Kommunikation und ein robustes Gehäuse vereinfachen die Einbindung zentraler Energieflüsse.

IP65 Für Innen- und Außeninstallation

−30…+50 °C Betriebstemperatur

2 PV-Stränge bis 7,2 kW

80 A Nennstrom des Stromwandlers

6,5 kg Kompakte Systemeinheit

PLC · RS485 · Wi-Fi · 4G Integrierte Kommunikationswege

Konzept

Energieflüsse an einem Punkt zusammenführen.

Der Smart Dock bündelt Schutz-, Schalt- und Kommunikationskomponenten. Das integrierte EQ Gateway unterstützt Fernüberwachung, Wartung und Systemmanagement.

Vormontierte Komponenten

Leitungsschutz, Überspannungsschutz und Gateway sind für eine klare Systemintegration zusammengeführt.

Robustes Gehäuse

Die Schutzart IP65 unterstützt den Einsatz im Innen- und Außenbereich.

Vernetztes Monitoring

PLC, RS485, Wi-Fi und 4G ermöglichen die Einbindung in die Anlagenüberwachung.

Technische Daten

Modelle und technische Werte.

Technische Details für Ihre Planung.

Ausführung Smart Dock 7,2

Gateway EQ-MU series × 1

Netzseitiger Leitungsschutzschalter NXBLE-63E 2P C63 30mA × 1

Lastseitiger Leitungsschutzschalter NXB-63E D63 2P × 1

Leitungsschutzschalter Mikro-Wechselrichter NXB-63E C20 2P × 2

Überspannungsschutz NXU-IIG E 40KA/385V 2P × 1

Zähler, optional ADL200N-CT/D10 × 3

Dokumente

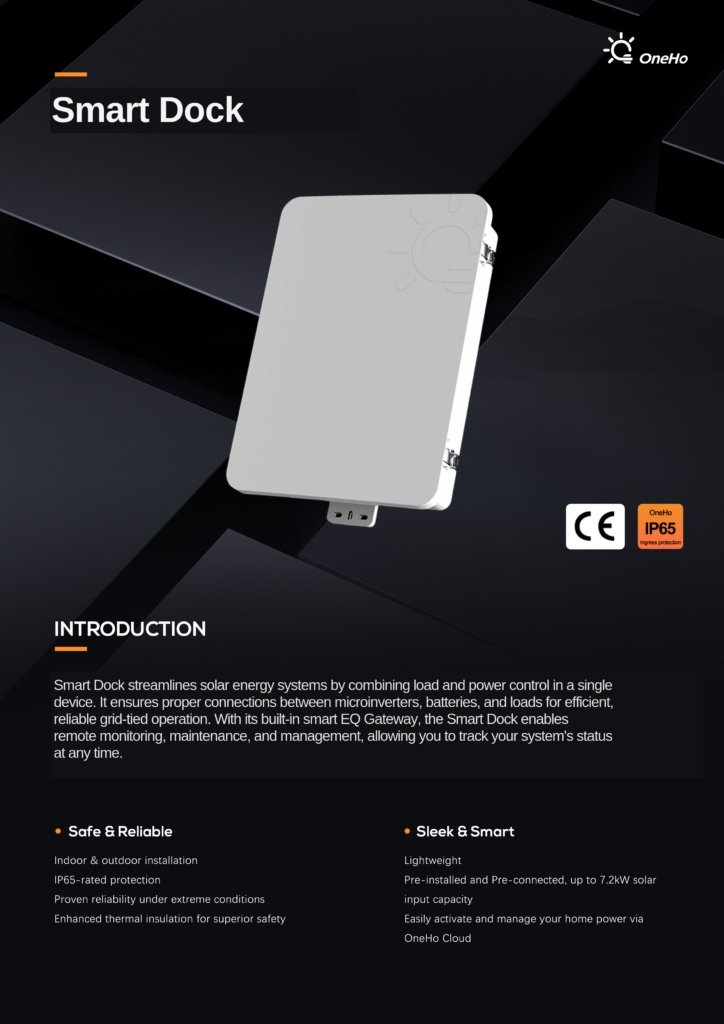

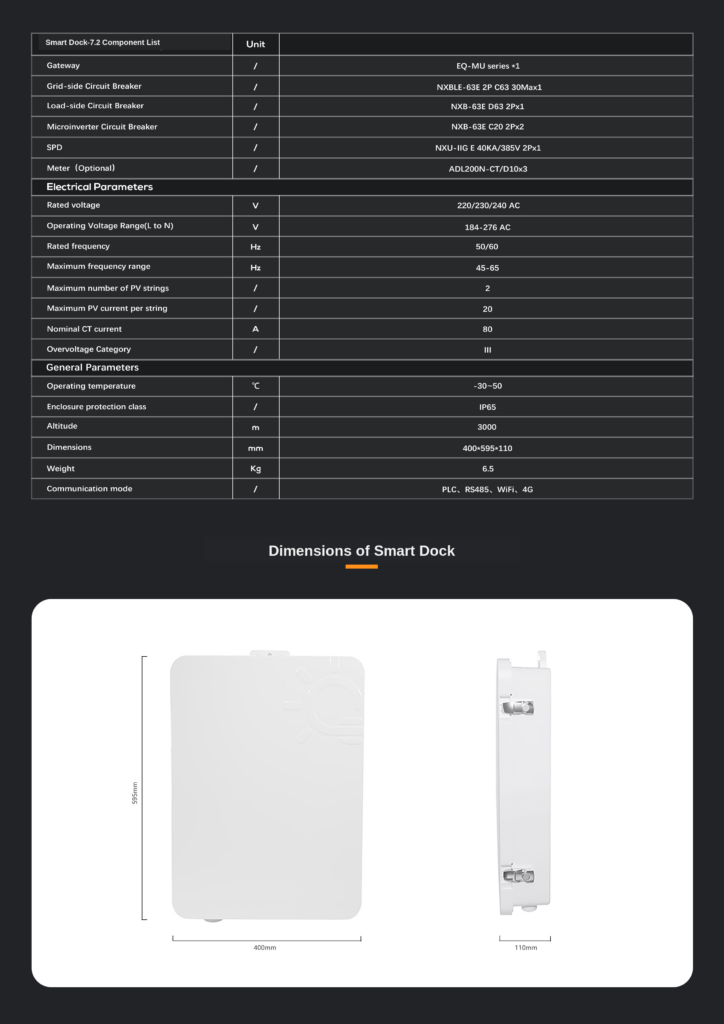

Datenblatt und Beratung.

Alle technischen Angaben kompakt als PDF – oder sprechen Sie direkt mit uns.
